F100/F50 方形阻抗管系统

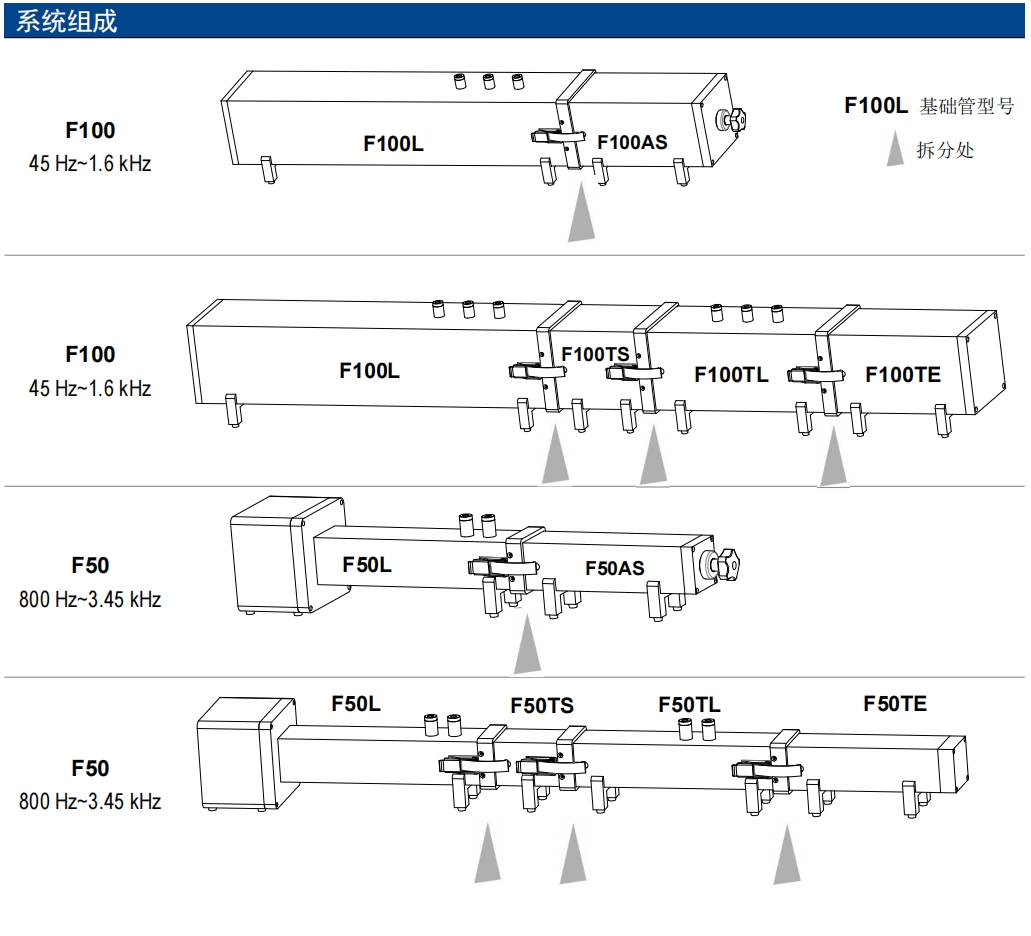

F 系列阻抗管是中科新悦基于传递函数法设计的方型阻抗管产品，符合GB/T 18696.2、GB/J 88、ISO 10534-2、ASTM E1050及ASTM E2611标准，包括阻抗管系统（F100/F50）和传递损失管系统（F100/F50）。
F 系列的阻抗管系统适用于双传声器传递函数法，仅需一次测试即可获得全测量频率范围内的材料法向吸声系数和声阻抗率，相较于基于驻波比法设计的驻波管，显著提升了材料声学特性的测试效率。而传递损失管系统适用于四传声器传递函数法，通过测量四个固定点在不同末端状态下的声压级，解析复传递函数，即可求得待测材料的传递损失。
F 系列方形阻抗管内尺寸分别为102 mm（F100，测试频率范围45 Hz~1.6 kHz）和50mm（F50，测试频率范围800 Hz~3.45 kHz）。两种方形内尺寸阻抗管可联合使用以拓宽测试频率范围。
F 系列阻抗管采用硬质铝合金材料制作，设计紧凑，重量轻，容易组装，便于在不同场合进行材料声学特性的测试。
中科新悦MCR测试软件根据美国ASTM标准编写，覆盖吸声，隔声，声阻抗和数据库。
功能特点：
● 根据吸声系数标准GB/T 18696.2、GB/J 88、ISO 10534-2和ASTM E1050，以及传递损失标准ASTM E2611规定的传递函数法测量材料的声学性能
● 方形管设计，可分离式试件管，便于放置待测材料
● 相比驻波比法，测量更加快速和准确
● 两种尺寸和不同传声器间距的阻抗管组合测量可覆盖高频和低频频段
● 管间密封和连接结构经过改良，密闭隔声性能显著提升，且管件安装更方便、快捷
应用范围：
● 超材料和传统材料声学特性的定量测试
● 为仿真软件提供所需的材料声学系数
技术参数：
| 型号 | 吸声阻抗管 | 隔声传递损失管 |
| F100 | F50 | F100 | F50 |
| 符合标准 | GB/T 18696.2、GB/J 88、ISO 10534-2、ASTM E1050 | ASTM E2611 |
| 频率范围 | 45 Hz~1.6 kHz | 800 Hz~3.45 kHz | 45 Hz~1.6 kHz | 800 Hz~3.45kHz |
| 管径 | 102 mm | 50 mm | 102 mm | 50 mm |
| 管长1 | 828 mm | 703 mm | 1288 mm | 1074 mm |
| 操作环境 | 温度: -10°C~50C，湿度: 5 %RH~95 %RH (无冷凝) |
| 注1: 此长度为最小组合状态 |
扬声器
额定阻抗 | 4 Ω |
|---|
直径 | 3.5英寸 |
|---|
灵敏度 | 89.8 dB （2.83 V@1 m） |
|---|
额定功率 | 10 W（持续） |
|---|
峰值功率 | 30 W（短期：占空比 1/3，开通时间 50 s） |
|---|
音频接口 | 香蕉插座 |
|---|
测量传声器
型号 | 预极化传声器 |
|---|
直径 | 1/4” |
|---|
灵敏度 (±2 dB) | 50 mV/Pa（-26 re 1 V/Pa） |
|---|
输出阻抗 | < 110 Ω |
|---|
动态范围 | 29 dBA~127 dB |
|---|
自生噪声 | 29 dBA |
|---|
供电方式 | ICCP |
|---|
