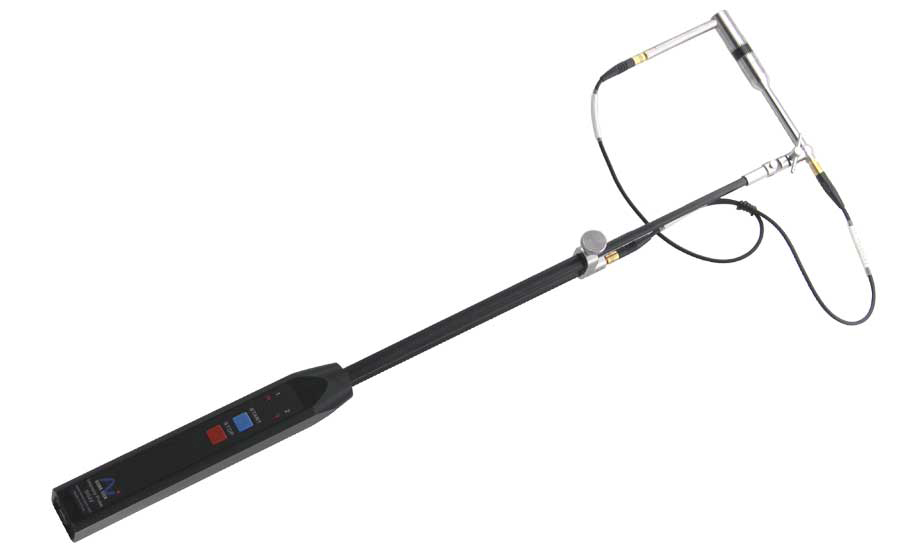

SI522 声强探头

声强测量可提供声能量在声场的幅度与方向信息,被广泛应用于声功率测量、声吸收、声传递及噪声源识别等领域。

产品参数/ Product parameter

SI522 声强探头是北京声望根据 IEC 61043 和 GB/T 17561 开发的声强测量设备。其配有经过相位匹配的声望 1/2 英寸预极化传声器 MP231,配置为面对面声强测试方式。用于声强测试的传声器在声场中需保持固定间隔,三个标配的间隔(Spacer)分别为 8.5mm、12mm 和 50mm,可以覆盖从 50Hz 至 6.3kHz 的频率范围。间隔通过螺纹固定在传声器的保护罩上,并可以方便的拆卸互换。

SI522 使用声望 MA401 前置放大器,并配有一对 1/4 英寸转 1/2 英寸转接头(直通型和弯头型)用于和 MP231 传声器相连。声强探头的铝制手柄上带有遥控功能,配合软件可以方便的由单人进行声强测试。


功能特点:
      ● 相位、频响匹配的传声器对

      ● 带有遥控功能的手柄

      ● 测量频率范围 50Hz ~ 6.3kHz(1/3倍频程)


应用范围:
      ● 声强测量

      ● 声源定位

      ● 设备故障诊断




二、技术参数/Technical Parameters

技术参数


符合标准

IEC 61043:1993 2级,GB/T 17561-1998 2级

频率范围(1/3倍频程)

8.5mm 间隔: 250Hz ~ 5kHz

12mm 间隔: 160Hz ~ 5kHz

50mm 间隔: 63Hz ~ 1.25kHz

探头输出接口

Lemo连接器(EPG.1B.307)

探头输出线

一分三转接线(Lemo转双BNC和USB Type B)、3米延长线

操作环境

温度:-10℃ ~ 50℃,湿度:0 ~ 90%RH

尺寸(mm)

W30 x H433 x D70

包装箱尺寸(mm)

W428 x H153 x D350

重量

0.46kg(仅声强探头,使用8.5mm间隔)

传声器对


传声器对

相位匹配MP231预极化传声器

直径

1/2英寸

灵敏度(带转接头)

40mv/Pa

相位差

≤0.15°@ 50Hz ~ 630Hz;≤[f(Hz)/4000] ° @ 630Hz ~ 6.3kHz

频率响应差

≤0.2dB @ 50Hz ~ 1kHz;≤0.5dB @ 1kHz ~ 6.3kHz

灵敏度差

≤1dB

前腔等效容积

46mm³ @ 250Hz

温度系数(-10℃ ~ 50℃)

-0.012dB/℃

湿度影响

≤0.1dB

压力系数(250Hz)

-0.004dB/kPa

结构尺寸

IEC 61094-4 WS2

前置放大器


前置放大器

MA401(ICCP供电)

输入阻抗

6GΩ||0.4pF

相位差

≤0.03°@ 50Hz~250Hz;≤f[kHz]x0.1°@ 250Hz~10kHz
