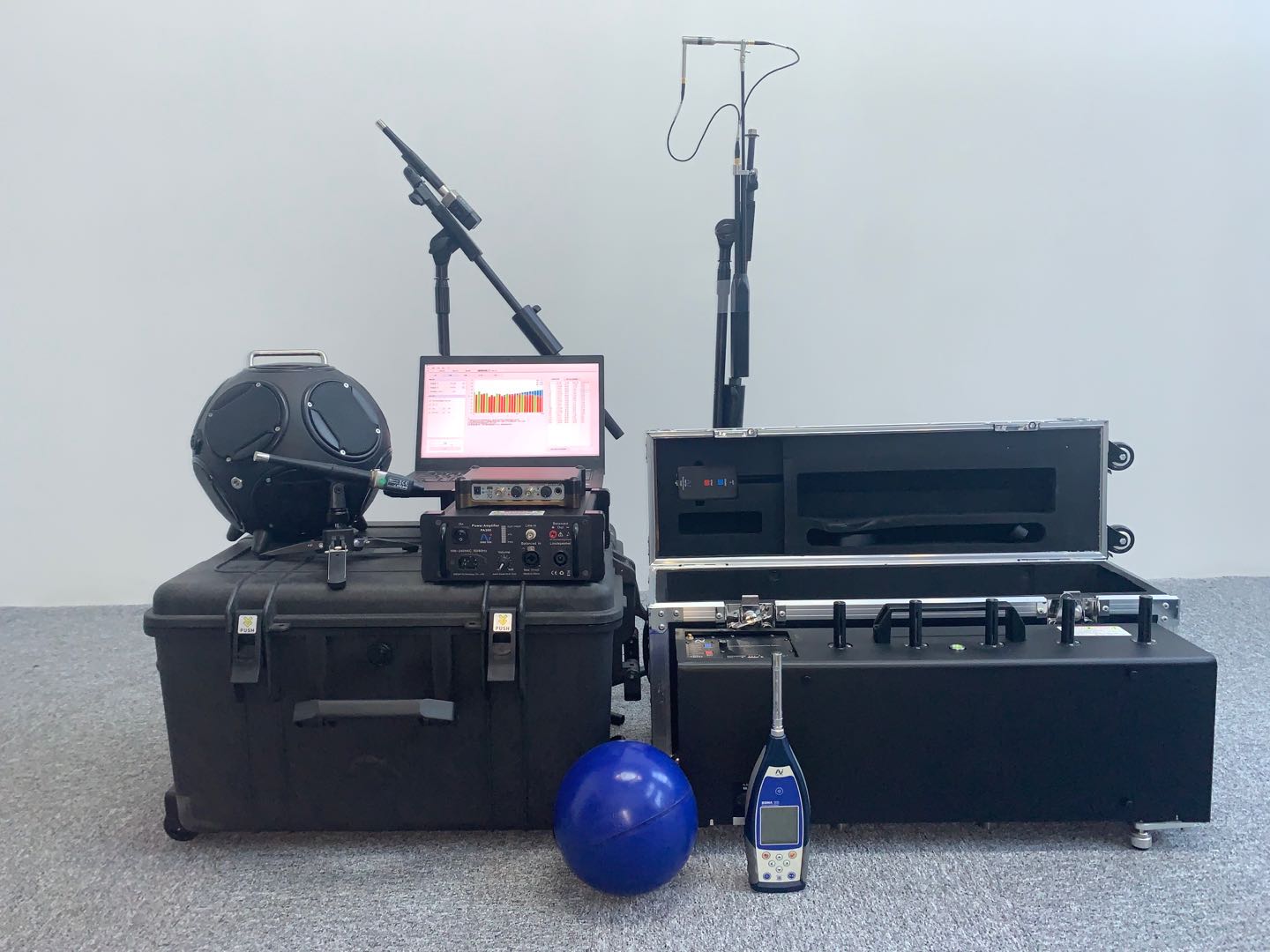

建筑声学测量系统

类型

序号

型号

名称

主要功能

数采硬件

1

MC3322

双通道数据采集器

2路模拟输入，ICP供电可调，最高采样率96kHz，2路输出，USB供电，三档增益： -20， 0，+20dB，本底噪声16dBA(×10档）

2

XCQ108

多通道数据采集机箱，

可扩展机箱，支持最多8块数据采集卡，需与下面的采集卡一起使用

3

XDQ004

4通道数采卡

4通道模拟输入，ICP供电可控，AC/DC耦合，最高采样率51.2/ch

4

XDQ008

8通道数采卡

8通道模拟输入，ICP供电可控，AC/DC耦合，最高采样率51.2/ch

传声器

5

MPA231

传声器

1/2" 一型传声器，灵敏度40mV/Pa，自由场，0V极化电压，6.3Hz～20kHz，高稳定性，不锈钢罩，BNC接口前置放大器。

软件

6

MCR-BASE

测试系统基础包

基础测试模块，包括文档管理，数据管理，硬件配置校准，原始信号的录制等

7

MCR-RT

混响时间测试模块

专业模块，支持多通道混响时间的测试，支持声源截断法，脉冲积分法。计算T20，T30等混响时间参数

8

MCR-INSU

建筑隔声测试模块

专业模块，根据测试标准测量建筑构件、房间之间及外墙等实验室和现场的测试，最后可计算单值评价量进行等级评估

9

MCR-IMP

楼板撞击声隔声测试模块

专业模块，根据测试标准测量楼板撞击声隔声性能测试，支持实验室测试和现场测试，支持撞击声改善量的测量。同时满足ISO16283-2:2018 最新标准，支持橡胶球测试。

10

MCR-INSU(SI)

建筑隔声（声强）测试模块

专业模块，支持声强法进行建筑构件和房间之间的隔声测试，是实验法测试隔声的可选方法，特别适用于存在侧向传声情况的现场测量。

声学配件

11

OS003A

球声源

十二面体无指向性声源，含便携箱，声功率级120dB(Pink)，三脚架，重量：5.3KG

12

TM004

地板打击器

地板打击器，根据ISO140及GBJ75标准设计，遥控带电池，含便携箱

13

PA300

功率放大器

轻量级高性能测量功率放大器，最高295W。专为建筑声学现场设计

14

RB001

 撞击橡胶球

根据新标准的撞击橡胶球 直径 180mm 重量 2.5 KG

15

POWER500

 备用电源

户外选配，提供500W便携多种供电

线缆及支架

16

CBB010

BNC 电缆

20m BNC－BNC 电缆

17

CBB010 白线

细BNC电缆

10m BNC－BNC 电缆 (细线）

18

Tripods 01

三脚架

专用测量麦克风三脚架，用于夹持传声器

19

WLM215

扩散场无线传声器系统

30米范围，搭配幻象供电前置

20

MF701

传声器旋转支架

根据最新标准研制的自环绕传声器支架，用于进行噪声的空间平均

声级计

21

BSWA308

声级计

1型，有型批，用于室内噪声测量
