PXIe 多通道测试系统
产品参数/ Product parameter

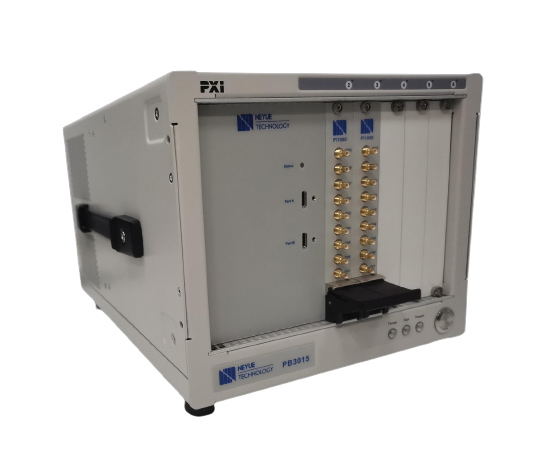

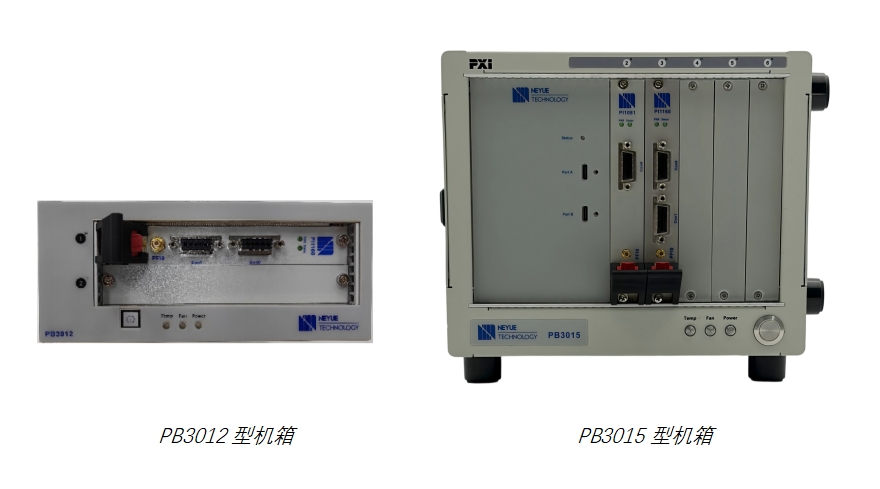

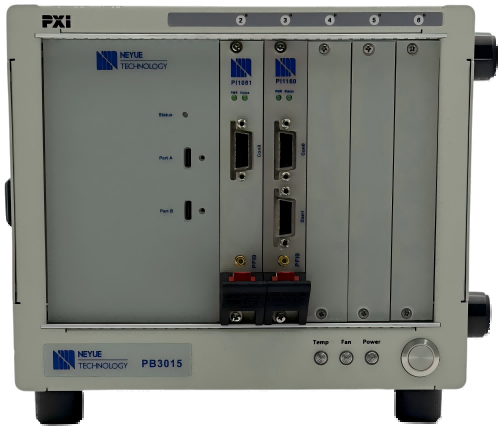

PXI 机箱和控制器
中科新悦提供三款先进的PXIe机箱用来满足多种多样的测试环境和测量要求，灵活轻巧的机箱设计具有很好的便携性，同时还具有支持宽温运行、更低的运行噪声和坚固的系统结构等特点。机箱提供多个混合外设插槽，兼容PXI Express\PXI等模块，雷电3的接口提供最高8GB/s的系统带宽及每个外槽2GB/s的最高带宽。适用于噪声振动的多通道测试。
|
型号 |
PB3012 |
PB3015 |
PB3019 |
|
计算机接口 |
雷电 3.0 |
雷电 3.0，2m线缆 |
雷电 3.0 |
|
数据采集卡槽 |
2 |
5 |
8 |
|
总线 |
PXI/PXIe |
PXI/PXIe |
PXI/PCI/cPCI/PXIe |
|
带宽 |
40GB/s(雷电带宽) |
2.75GB/s(系统带宽) |
8GB/s(系统带宽) |
|
供电 |
9~32V DC |
100-260VAC, 50-60Hz |
100-260VAC, 50-60Hz |
|
尺寸 |
167×67×200mm |
213.4 х 175.4 х 306.7 mm |
313х191.4х465.3 mm |
|
重量 |
1.8kg |
6.4kg |
8.8kg |

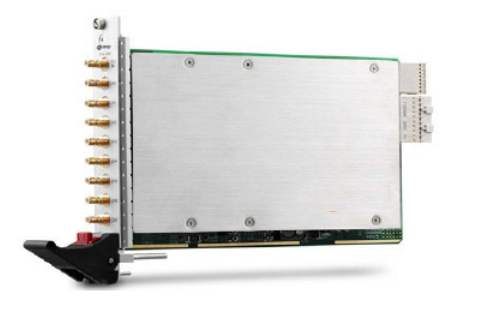

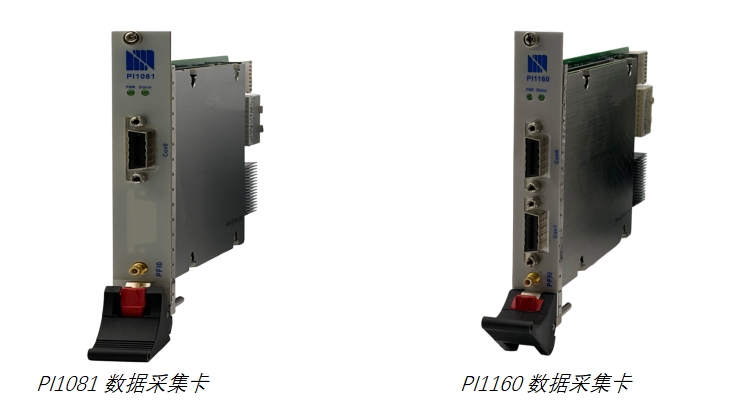

数据采集卡
中科新悦PI1160,PI1081动态信号采集模块是最新推出的两款款高性能、高精度的数据采集卡，提供了16/8个模拟输入通道。允许同时分析多个信号，256kS/s的采样率，可以捕获细节丰富且高保真的信号。支持±0.3125V到±10V的电压范围，可以满足不同信号幅度的测试要求。支持ICCP供电，兼容各自传声器和振动加速度计。是一款功能强大的声学测量和其他动态信号分析的工具。
|
型号 |
PI1081 |
PI1160 |
|
总线 |
PXIe |
|
|
输入通道 |
8通道模拟输入 |
16通道模拟输入 |
|
输入接口 |
BNC（标配1根1拖8的线缆） |
BNC（标配2根1拖8的线缆） |
|
输入耦合 |
AC/DC/ICCP |
|
|
ICCP供电 |
4mA/32V |
|
|
精度 |
24位 |
|
|
最高采样率 |
256kS/s/ch |
|
|
动态范围 |
112dB(±10V,51.2kS/s) |
|
|
增益 |
±0.3125V/±0.625V/±1.25V/±2.5V/±5V/±10V |
|
|
交流耦合截止频率 |
0.5Hz |
|
|
串扰 |
<-120dB(±10V,1kHz) |
|
|
总谐波失真 |
<-96dB(±5V,51.2kS/s) |
|
