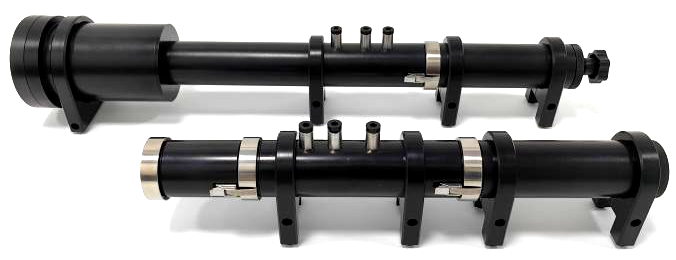

XSW系列阻抗管
产品参数/ Product parameter
XSW系列阻抗管基于于双传声器传递函数法设计，仅需一次测试即可获得全测量频率范围内的材料法向的声学特性，搭配MCR软件，管件可测试的材料参数包括：吸声系数、反射系数、声阻抗率、声导纳率及传递损失，传播波数等。
功能特点:
● 符合吸声系数标准GB/T 18696.2、ISO 10534-2和ASTM E1050，以及传递损失标准GB/Z 27764和ASTM E2611规定的传递函数法对管件的要求
● 可分离试件管，便于放置待测材料
● 相比驻波比法，测量更加快速和准确
● 不同传声器间距的组合测量可覆盖更宽的频段
● 50mm内径设计，介于市面上常用的100mm和30mm管之间。满足常规频段要求
● 管间密封和卡扣连接结构经过改良，密闭隔声性能显著提升，且管件安装更方便、快捷
应用范围:
● 材料声学特性的定量测试
● 为仿真软件提供所需的材料声学系数
|
阻抗管 |
||
|
型号 |
XSW4301 |
XSW4331 |
|
符合标准 |
GB/T 18696.2、ISO 10534-2、 ASTM E1050-19 |
GB/Z 27764、 ASTM E2611-17 |
|
频率范围 |
100 Hz~4 kHz |
100 Hz~4 kHz |
|
管径 |
50 mm |
50 mm |
|
传声器间距 |
短：30mm；长：70mm |
短：30mm；长：70mm |
|
适配传声器 |
2*1/4”传声器 |
4*1/4”传声器 |
|
管长1 |
757 mm |
1087 mm |
|
零吸收 |
50 Hz~4 kHz: <5 %，5 kHz~6.4 kHz: <10 % （按1/3倍频程计算） |
|
|
操作环境 |
温度：-10 °C~50 °C，湿度：5 %RH~95 %RH（无冷凝） |
|
|
发声单元 |
4 Ω扬声器，额定功率10 W，峰值功率30W，香蕉插座 |
|
|
注1：此长度为最小组合状态。 |
||
